国产高清国产专区国产精品_日韩精品免费福利在线观看_在线播放不卡免费观看_欧美高清日韩亚洲_51dhuk影院永久免费_国产av电影天堂_99午夜国产精品无码_欧美日韩免费高清_狠狠色综合一区网_√最新版天堂资源网在线下载}

歡迎來到上海奔來金屬材料有限公司 全國熱線:400-658-2728 請登錄 | 免費注冊 | 聯(lián)系我們 | 設為首頁

奔來資訊
公司新聞 /page.html

您當前位置：首頁 > 公司新聞 >>  產品技術
NW 0276-高耐蝕不銹鋼?合金
發(fā)布時間:2023-08-08 11:18:02 | 瀏覽次數(shù)：


NW 0276、現(xiàn)貨：圓棒、板材、鍛件、特殊尺寸可訂貨！

 上海奔來金屬報價

NW 0276——與Hastelloy® C-276相匹敵的合金——是為Ni-Cr-Mo合金，在氧化性、還原性環(huán)境下均具有極佳的耐腐蝕性。此合金通過減少C、Si含量，控制受熱部的抑制熱影響區(qū)碳化物析出，提高了耐腐蝕性?；谶@一特性，廣泛應用于化工成套設備等惡劣環(huán)境。



化學成分

NW 0276

  C Si Mn P S Ni Cr Mo Fe Co W V
最小 ― ― ― ― ― ― 14.5 15.0 4.0 ― 3.0 ―
最大 0.010 0.08 1.0 0.04 0.03 殘 16.5 17.0 7.0 2.5 4.5 0.35

物理性能

比熱(J/kg?K) 436
電阻率(μΩ?cm) 130.0
熱傳導率(W/m?K) 10.8
熱擴散率(m2/s) 2.8 x 10-6
平均熱膨脹系數(shù)(10-6/℃) 20–100℃ 12.2
20–200℃ 12.5
20–300℃ 12.9
20–400℃ 13.2
20–500℃ 13.6
縱向彈性模量(MPa) 21.1 x 104
剛性模量(MPa) 80.8 x 104
強磁性 無
熔點(℃) 1325-1369



機械性能

NW0276

0.2%屈服強度
(N/mm2) 		抗拉強度
(N/mm2) 		延伸率
(%) 		硬度
(HRB)
≧ 275 ≧ 690 ≧ 40 ―

UNS N10276

0.2%屈服強度
(N/mm2) 		抗拉強度
(N/mm2) 		延伸率
(%) 		硬度
(HRB)
≧ 283 ≧ 690 ≧ 40 ≦ (100)

示例

  0.2%屈服強度
(N/mm2) 		抗拉強度
(N/mm2) 		延伸率
(%) 		硬度
(HRB)
熱軋鋼材 14mmt 372 763 71 83
冷軋鋼材 12mmt 319 738 76 83
冷軋鋼材 2mmt 366 785 61 86



耐腐蝕性

耐點腐蝕性能

合金 臨界點腐蝕溫度(CPT)
6%FeCl3 + 1%HCl 水溶液
(ASTM G48 方法C) 		Green death溶液
NW 0276 > 120℃ > 120℃
NAS 254N 80℃ 80℃
NAS 329J3L 50℃ 45℃
SUS 316L 10℃ 25℃

抗縫隙腐蝕性能

合金 臨界點腐蝕溫度(CCT)
6%FeCl3 + 1%HCl 水溶液
(ASTM G48 方法D) 		Green death溶液
NW 0276 100℃ 110℃
NAS 254N 40℃ 45℃
NAS 329J3L 25℃ 30℃
SUS 316L < 0℃ < 0℃

試驗條件：

  • 1) ASTM G48 方法C：試驗時間72小時
  • 2) ASTM G48 方法D：試驗時間72小時，使用多齒夾子形成縫隙
  • 3) Green death 溶液浸泡：試驗時間24小時，試驗溶液 7%H2SO4 + 3%HCl + 1%FeCl3 + 1%CuCl2，縫隙腐蝕試驗使用多齒夾子形成縫隙

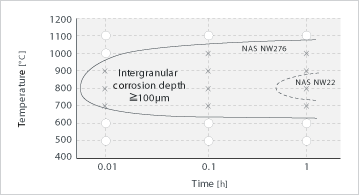

耐晶間界腐蝕性

Image: 耐晶間界腐蝕性

試驗條件：ASTM G28 方法A
試驗時間24小時，沸騰50%H2SO4 - Fe2 (SO4)3水溶液

耐酸腐蝕性能

試液 溫度
(℃) 		濃度
(%) 		腐蝕速度(g/m2?hr)
NW 0276 NAS 254N* NAS 329J3L* SUS 316L
H2SO4 80 5 0.02 0.02 0.00 1.10
10 0.03 0.02 0.14 2.92
20 0.04 1.16 3.33 20.1
40 0.06 1.78 250.5 291.3
60 0.08 1.86 263.1 72.0
80 0.03 2.82 90.4 11.1
沸騰 5 0.10 1.43 0.61 5.45
10 0.16 2.49 3.30 18.0
20 0.33 6.18 76.2 108.7
40 1.44 21.0 271.7 297.8
HCl 80 0.1 0.00 0.00 0.00 0.01
1.0 0.02 0.00 0.01 2.45
2.0 0.03 3.15 19.0 6.66
3.0 0.33 12.8 51.5 13.6
沸騰 0.1 0.00 0.00 0.00 0.01
1.0 0.23 0.13 4.82 6.32
2.0 0.91 27.8 56.7 33.6
3.0 1.64 54.2 145.2 69.1

試驗條件：試驗時間24小時

腐蝕速度單位由g/m2?h換算成mm/y
mm/y = g/m2?h × 8.76/d (d為密度)
[d] NW 0276：8.90g/cm3, NAS 254N：8.06g/cm3, NAS 329J3L：7.80g/cm3, SUS 316L：7.98g/cm3

* NAS 254N：23Cr-25Ni-5.5Mo-0.2N (超級奧氏體不銹鋼)

* NAS 329J3L：22.5Cr-5.3Ni-3.2Mo-0.16N (雙相不銹鋼)

抗應力腐蝕開裂性能

合金 MgCl2濃度(下段為沸點℃)
20% (108) 25% (110) 30% (115) 35% (126) 38% (134) 42% (142)
NW 0276 ○ ○ ○ ○ ○ ○
NAS 254N ○ ○ ○ ○ ○ ○
NAS 329J3L ○ ○ × × × ×
SUS 316L ○ × × × × ×

試驗條件：
用沸騰MgCl2水溶液浸泡，試驗時間300小時、使用U型彎曲試樣
○：未開裂
×：應力腐蝕開裂



焊接性

可適用使用與不銹鋼一樣的常規(guī)焊接方法。焊料請使用同質金屬的焊料。焊接后不必進行熱處理。

熱處理

固溶處理溫度為1150～1170℃，熱處理后必須急冷。

用途

熱交換器、離心分離機、干燥機、反應槽、制鹽成套設備、排煙脫硫裝置




上海奔來【BENLAI】為了滿足客戶高質量標準，我們對流程操作不斷監(jiān)控、優(yōu)化和完善。我們的質量管理系統(tǒng)通過了ISO9001:2000認證。




關于奔來

公司新聞

產品中心

服務中心

企業(yè)二維碼
上海奔來金屬材料有限公司
Copyright@2003-2016 benlai all rights reserved
備案編號：滬ICP備16023899號-1 合作伙伴：上海奔來金屬 上海工商		 網站建設：創(chuàng)世網絡
